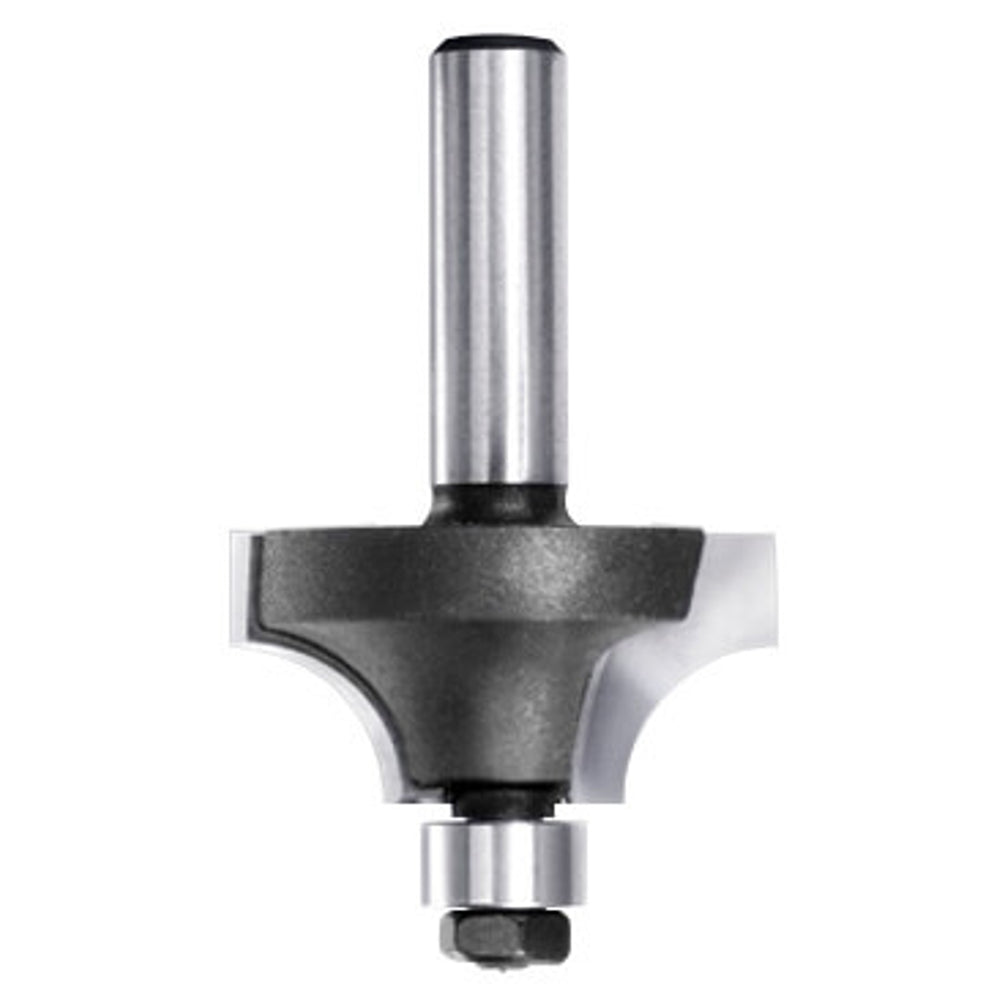

Kwartrondprofielfrees R=9,5 mm met lager, D=31,7 mm, S=6 mm, HW

Vaste schacht-uitvoering

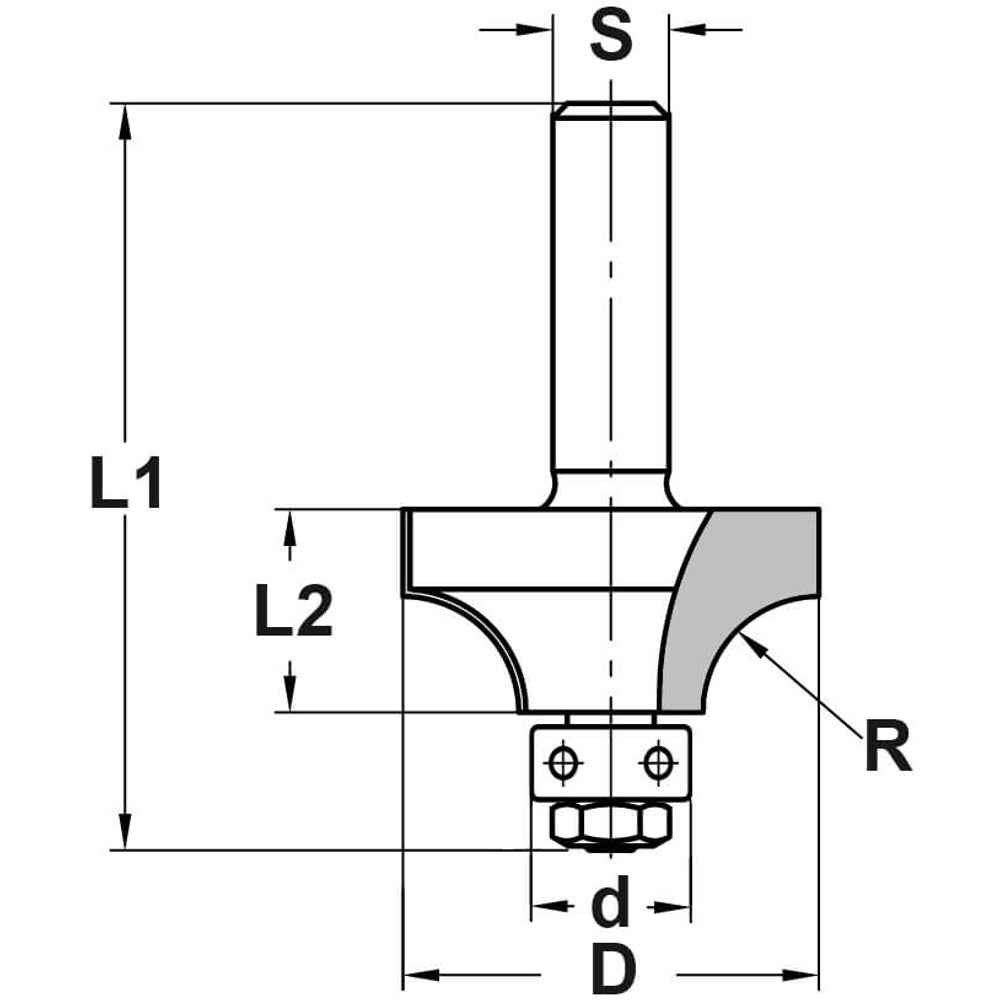

Specificaties

• Onderdeel: 39150-0-04000 Type: Zeskantmoer M4,0 DIN 934 Afname per stuk. Frees is voorzien van 1 zeskantmoer t.b.v. het lager.
• Radius (R): 9,5 mm
• Ø (D): 31,7 mm
• Lager (d): 9,5 mm
• Snijlengte (L2): 15,5 mm
• Totale lengte (L1): 53 mm
• Schacht: 6 mm
• Z: 2
• Hardmetaal uitvoering (HW)

Productomschrijving

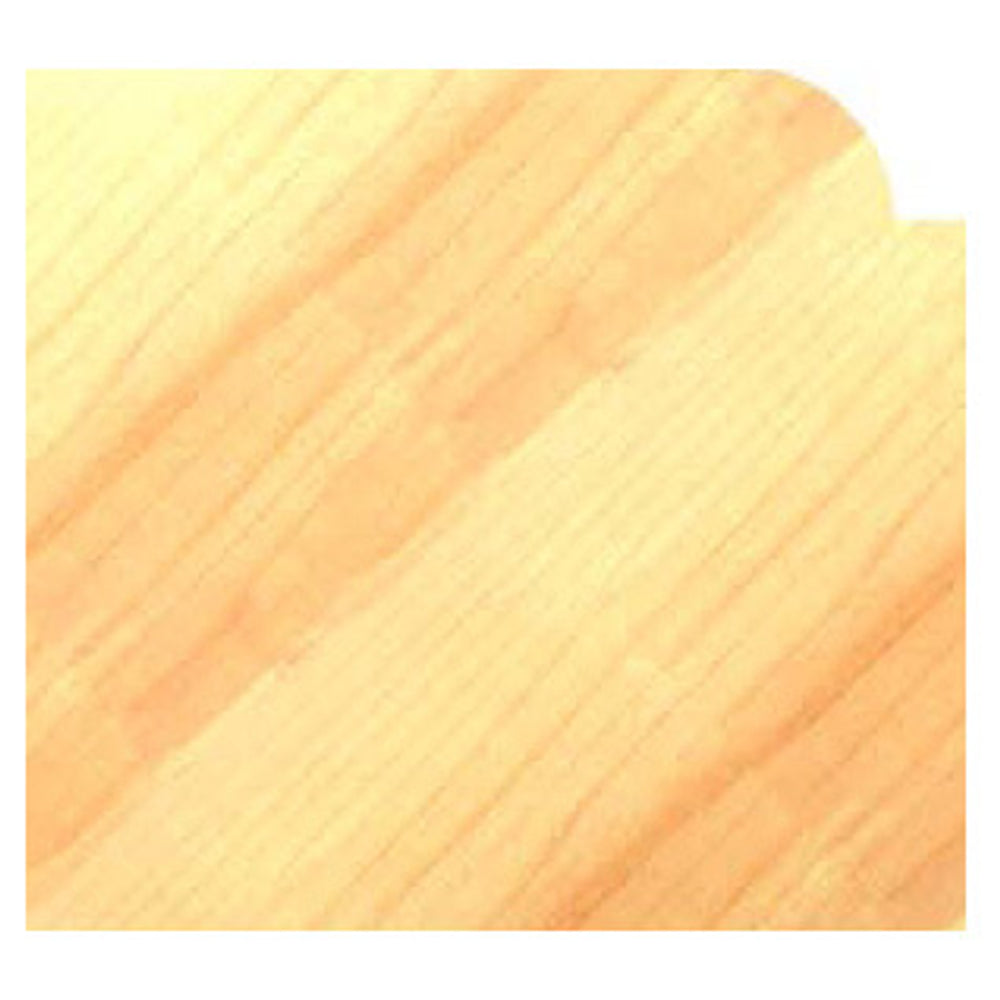

Maak met deze frees een duivenjager profiel

Het rechte vlak naast het lager is 1,6 mm aan beide zijden Dit is dus vanaf het lager naar de radius toe

Dit is dus vanaf het lager naar de radius toe

Het rechte vlak aan de bovenzijde van de radius (richting de schacht) is 6 mm lang De L2-maat is 15,5 mm, waarvan 9,5 mm de radius bedraagt

De L2-maat is 15,5 mm, waarvan 9,5 mm de radius bedraagt

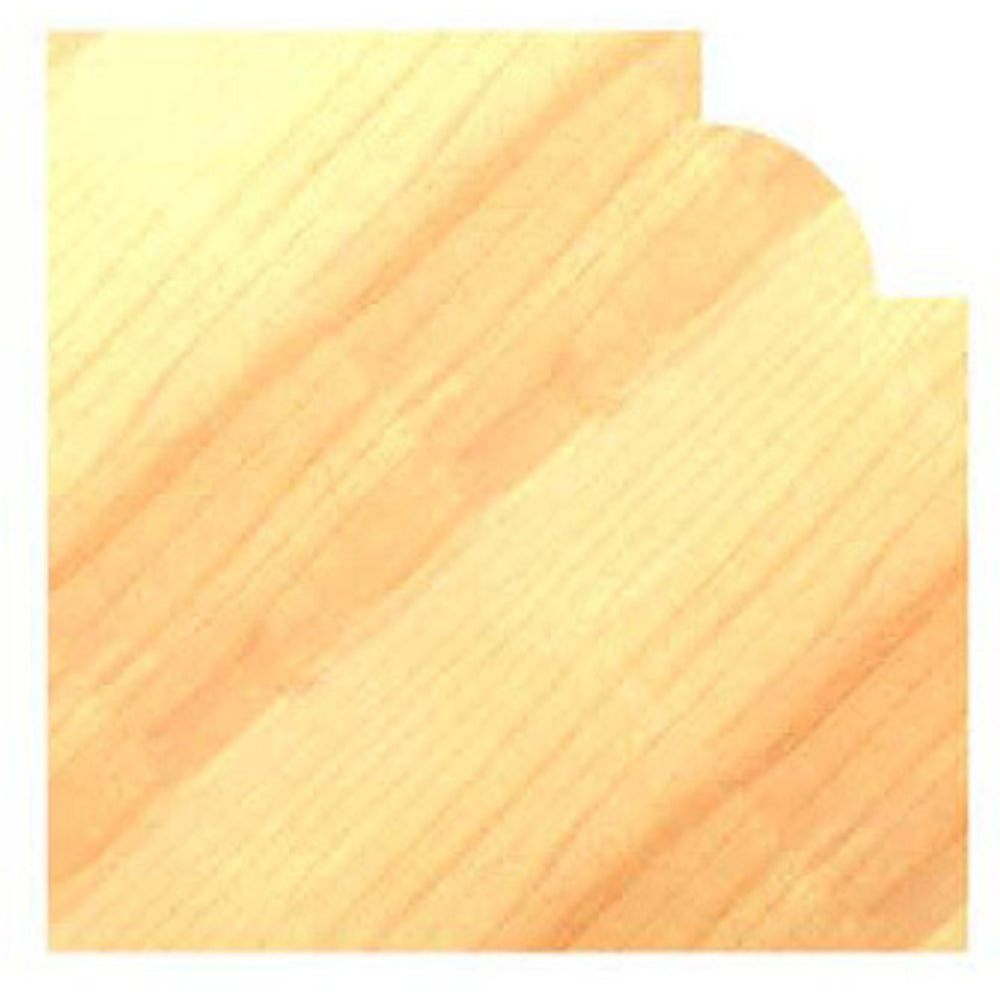

Zet een groter lager op deze frees (artikel 39050-0-12700, lager 12,7 x 4,76 mm) en u creëert een afrondprofiel Bij een afrondprofiel loopt het lager gelijk met de radius van de frees

Bij een afrondprofiel loopt het lager gelijk met de radius van de frees

Te gebruiken op o.a. hout, MDF, (geplastificeerd) spaanplaat, Trespa® en andere plaatmaterialen

Controleer altijd uw frees vóórdat u gaat frezen op bijvoorbeeld beschadigingen

Uw frees dient altijd ver genoeg ingespannen te worden, dit staat aangegeven op de schacht van de frees

Zorg voor een gelijkmatige doorvoer en het juiste toerental

Alle richtlijnen voor onze frezen vindt u onder het kopje informatie bij downloads

Producten Bovenfrezen Cirkelzaagbladen Boren Messen t.b.v. houtbewerking CNC Opspanningen CNC Frezen Diamant frezen en boren

Verpakt per: 1 stuk / zakje

Artikelnummer: 24371-5-31795
