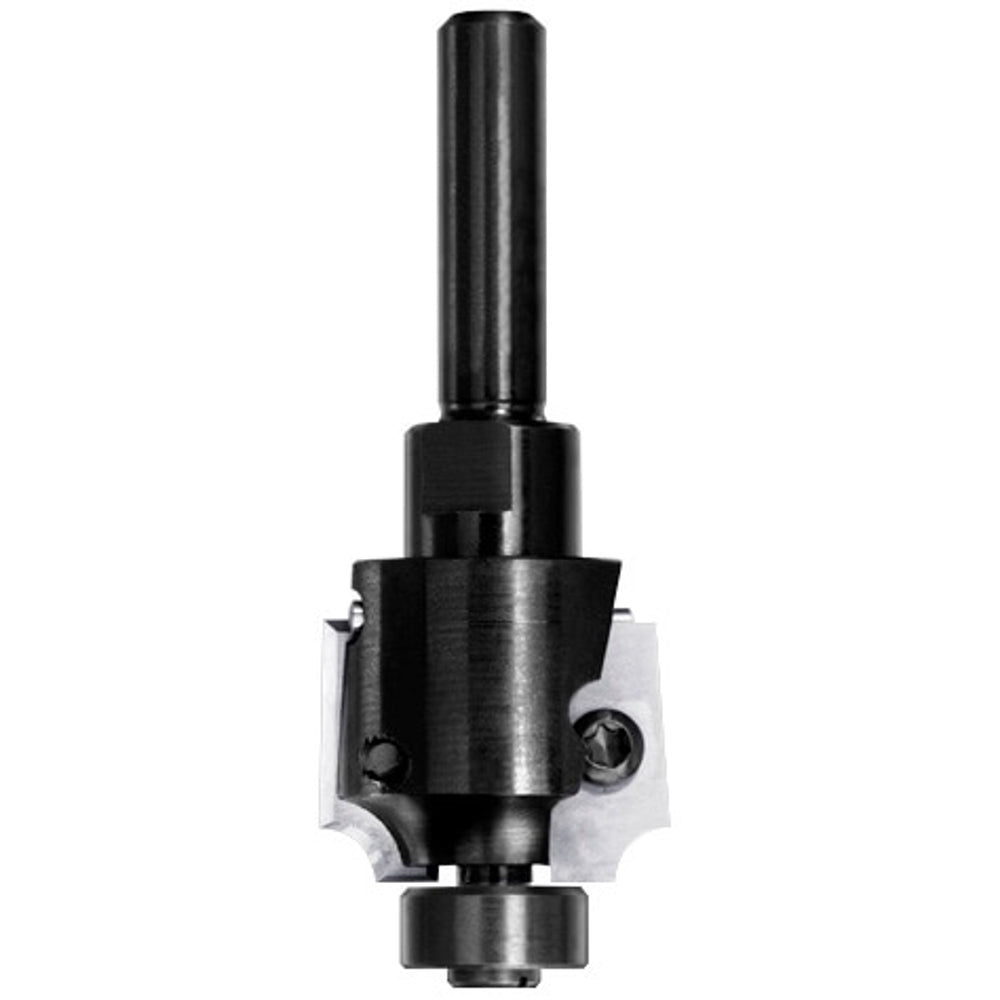

UNITEC houder met kwartrondkeermessen R=5,0 mm met lager, D=26 mm, S=6 mm, HW

Wisselschacht uitvoering

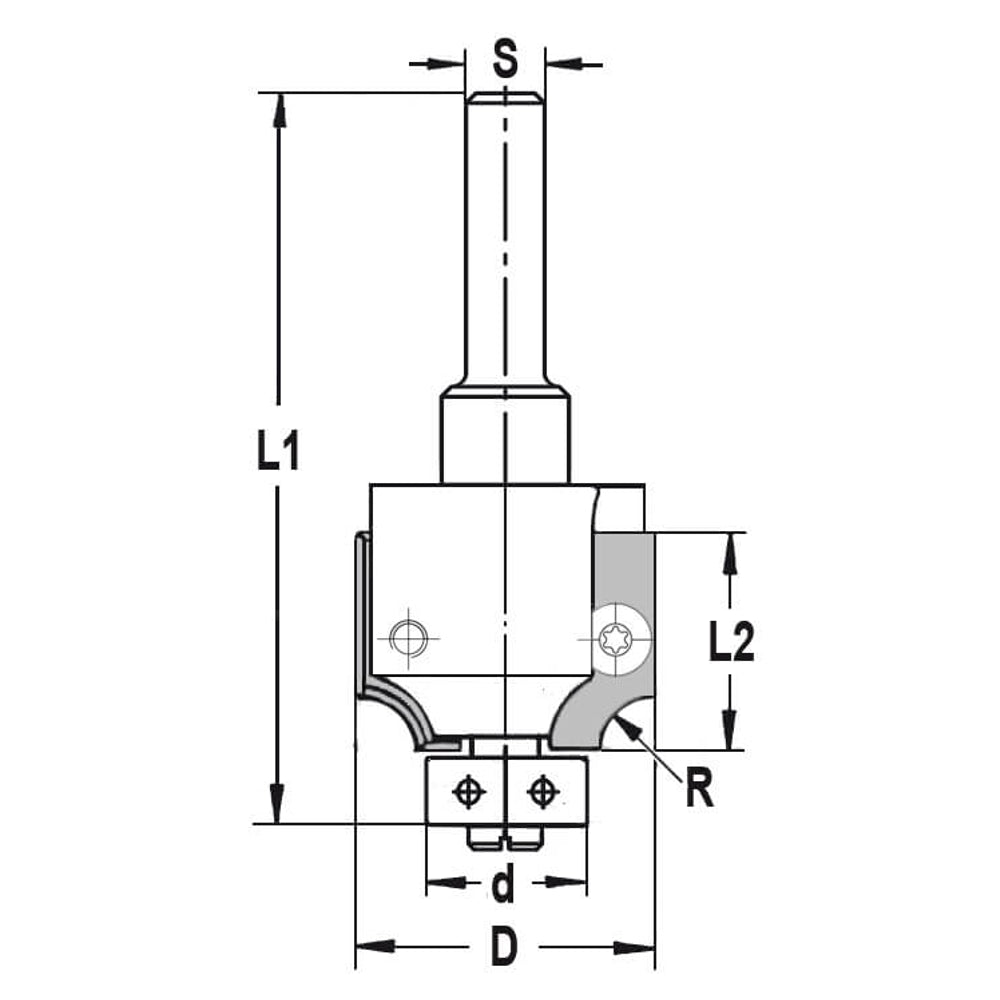

Specificaties

• Onderdeel: 39077-0-04015 Type: Torxsleutel M3,5/4,0 TX15 Afname per torx-sleutel. Frees wordt geleverd inclusief 1 torx-sleutel.
• Radius (R): 5,0 mm
• Ø (D): 26,0 mm
• Lager (d): 12,0 mm
• Snijlengte (L2): 19,4 mm
• Totale lengte (L1): 65 mm
• Freeshouder: Grootte 1
• Schacht: 6 mm
• Z: 2
• Hardmetaal uitvoering (HW)

Productomschrijving

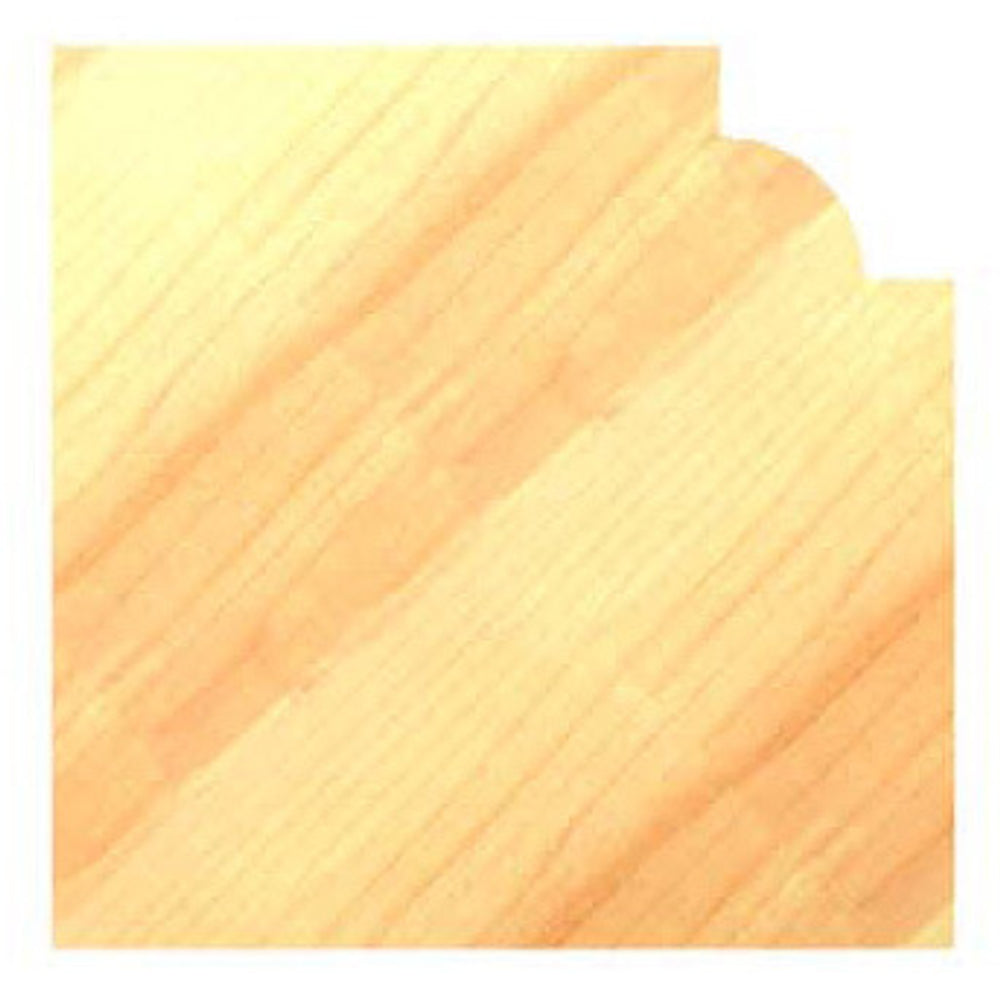

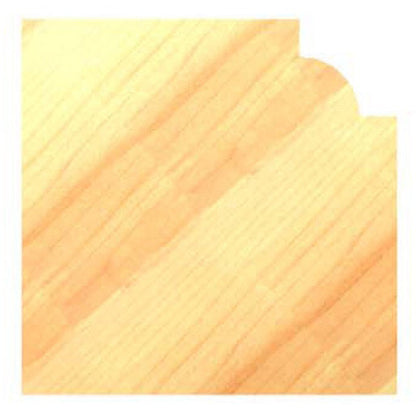

Maak met deze frees een duivenjager profiel

Het rechte vlak naast het lager is 2,0 mm aan beide zijden Dit is dus vanaf het lager naar de radius toe

Dit is dus vanaf het lager naar de radius toe

Het rechte vlak aan de bovenzijde van de radius (richting de schacht) is 14,5 mm lang De L2-maat is 19,5 mm, waarvan 5 mm de radius bedraagt

De L2-maat is 19,5 mm, waarvan 5 mm de radius bedraagt

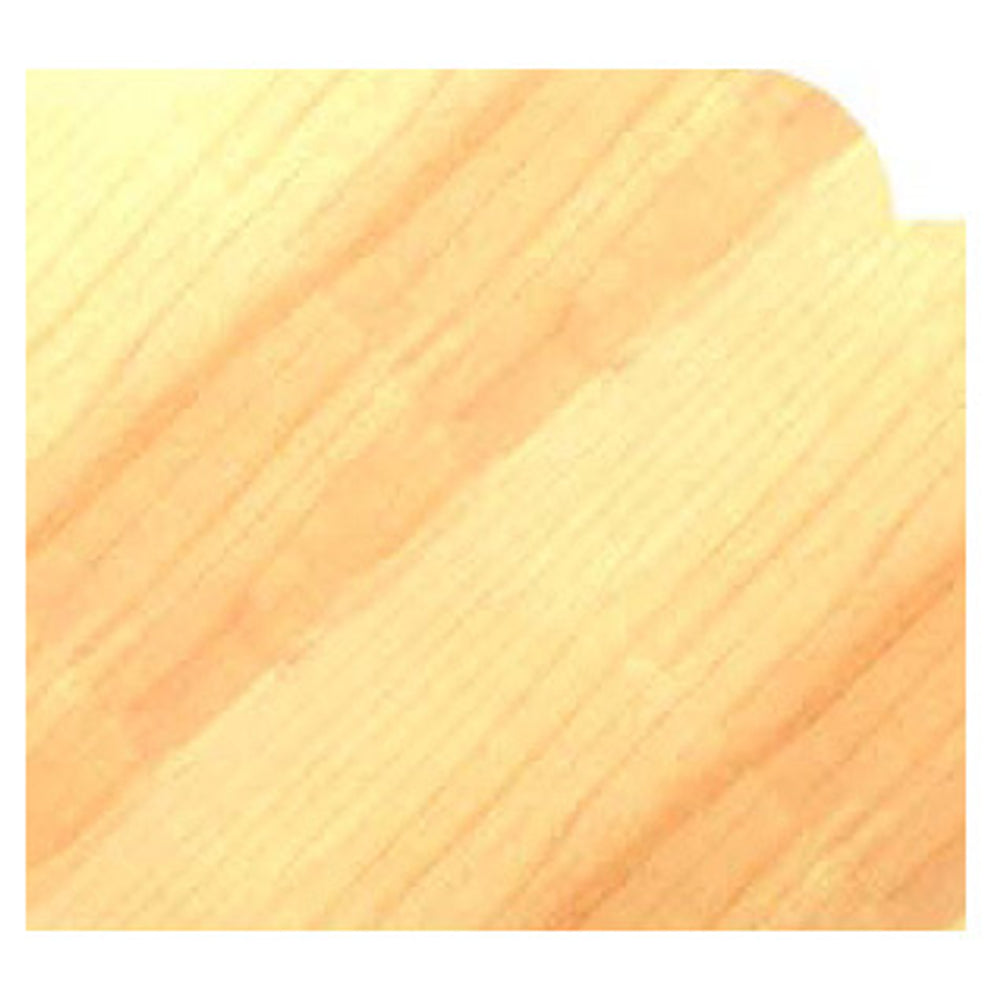

Zet een groter lager op deze frees (artikel 39064-0-09016, lager 16 mm) en u creëert een afrondprofiel Bij een afrondprofiel loopt het lager gelijk met de radius van de frees

Bij een afrondprofiel loopt het lager gelijk met de radius van de frees

Eventueel kunt u het lager ook van deze frees verwijderen U krijgt dan een vlakke onderkant en kunt eventueel zijdelings het materiaal invallen.

U krijgt dan een vlakke onderkant en kunt eventueel zijdelings het materiaal invallen.

Een UNITEC afrondfrees bestaat uit een freeshouder, losse schacht, lager compleet en 2 keermessen

De keermessen zijn aan 2 zijdes geprofileerd en zijn dus 2x te gebruiken door ze te draaien

Te gebruiken op o.a. hout, MDF, (geplastificeerd) spaanplaat, Trespa® en andere plaatmaterialen

Controleer altijd uw frees vóórdat u gaat frezen op bijvoorbeeld beschadigingen

Uw frees dient altijd ver genoeg ingespannen te worden, dit staat aangegeven op de schacht van de frees

Zorg voor een gelijkmatige doorvoer en het juiste toerental

Alle richtlijnen voor onze frezen vindt u onder het kopje informatie bij downloads

Producten Bovenfrezen Cirkelzaagbladen Boren Messen t.b.v. houtbewerking CNC Opspanningen CNC Frezen Diamant frezen en boren

Verpakt per: 1 stuk / zakje

Artikelnummer: 22151-5-11205
